. Məqsəd və tətbiq sahəsi

– Dixel974 soyuducu sistemlər üçün panel tipli rəqəmsal temperatur nəzarətçisidir. Temperatur nəzarətinə əlavə olaraq, buzlanma/defrost funksiyaları, fan və AUX çıxışlarını idarə etmək üçün nəzərdə tutulub.

2. Texniki spesifikasiya

– Göstəricilər:

• 2 istilik sensoru (NTC, PTC və ya Pt1000 tipli) üçün giriş.

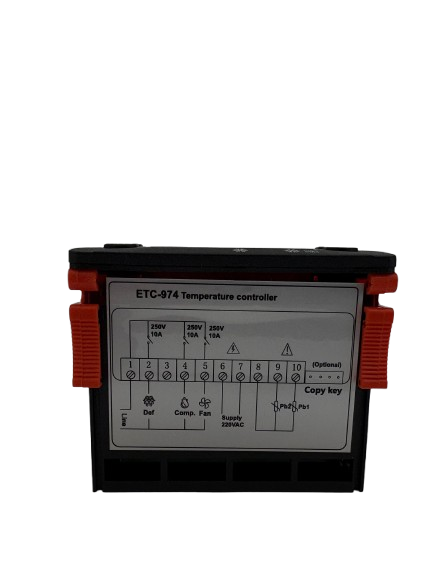

• 3 çıxış: kompressor, defrost və fan/AUX (relay vasitəsilə)
  – Göstərici diapazonu:

• NTC: –50…+110 °C; PTC: –55…+140 °C; Pt1000: –55…+150 °C.

• Ölçmə dəqiqliyi: ±0.5 % + 1 rəqəm; ayırdetmə dəyəri 0.1 °C və ya 1 °C .
  – Güc və enerji istehlakı:

• Təchizat: 230 VAC (bəzi versiyalar 12 V da ola bilər).

• Maksimum güc istehlakı: təxminən 3 W .
  – İnterfeys və bağlantı:

• TTL serial port (Copy Card və ya Modbus/Televis sistemi üçün).

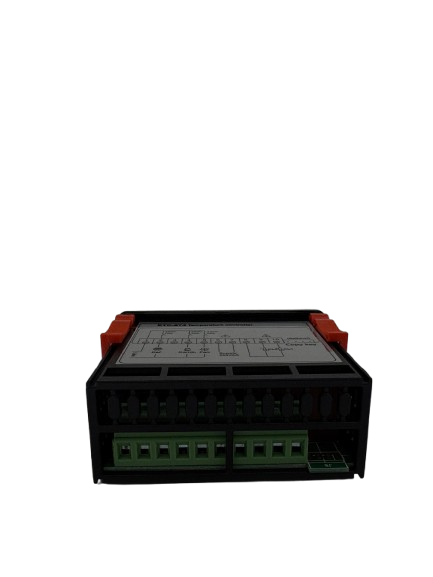

• Panel montajı; ölçülər: 71×29 mm montaj üçün kəsik .
  – Ətraf mühit parametrləri:

• İstismar: –5…55 °C, 10…90 % rütubət (condensation olmadan).

• Saxlama: –30…85 °C .

3. Funksiyaları və proqram təminatı

– Defrost rejimi: Elektrik, reverse-cycle və ya compressor hot method kimi fərqli defrost tiplərini dəstəkləyir. Parametrlərlə intervallar, müddətlər və başlanğıc temperaturu konfiqurasiya oluna bilir .
– Fan idarəetməsi: Fan açılma və bağlanma temperaturu, defrost dövründə fanların deaktiv edilməsi kimi parametrləri tənzimləmək mümkündür .
– Alarm sistemi: Yüksək/düşük temperatur, evvel obmazı (probe) səhvləri (E1, E2), defrost timeout və sair siqnalizasiya tipləri var .
– DCC (Deep Cooling Cycle) funksiyası – dərin soyutma üçün xüsusi parametrlər və dövrə malikdir .
– Yerli funksiyalar: Keyboard locking (LOC), password-lə qorunma, Copy Card ilə parametrlərin yüklənməsi/kopyalanması və parametrlərin saxlanması .

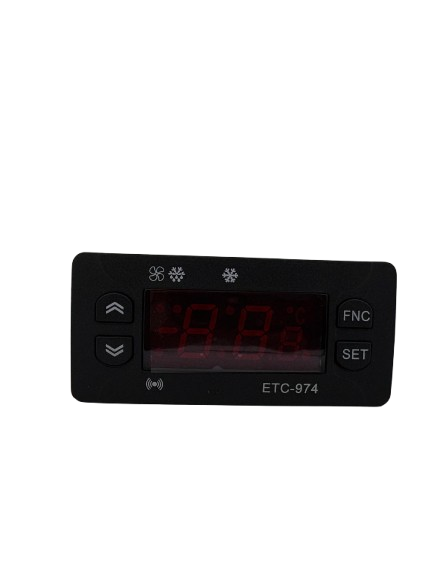

4. İstifadəçi interfeysi (front panel)

– LED indikatorları: compressor, defrost, alarm, °C/°F göstəriciləri, fan və AUX statusları paneldə vizual şəkildə göstərilir .
– Funksiya düymələrindən (SET, UP, DOWN, ESC) istifadə ilə menyular arasında naviqasiya və parametrlərin dəyişdirilməsi mümkündür .
